OLED调试与Keil调试

调试方法

串口调试：通过串口通信，将调试信息发送到电脑端，电脑使用串口助手显示调试信息
显示屏调试：直接将显示屏连接到单片机，将调试信息打印在显示屏上

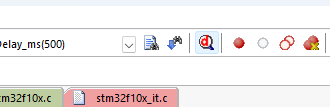

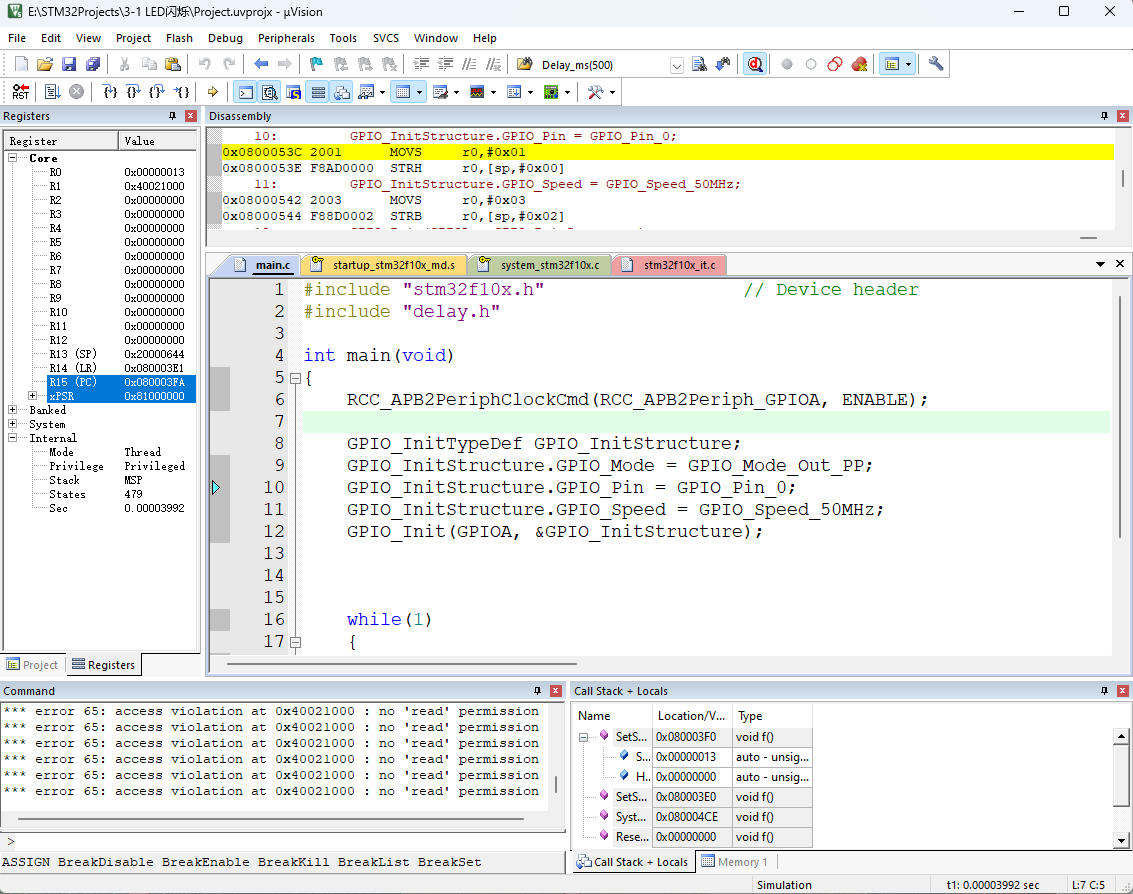

Keil调试模式：借助Keil团建的调试模式，可使用单步运行、设置断点、查看寄存器及变量等功能

目前阶段只需要对几个参数的值进行查看，选择OLED显示屏调试会更方便。

OLED调试

OLED简介

OLED(Organic Light Emitting Diode)：有机发光二极管

OLED显示屏具有功耗低、响应速度快、宽视角、轻薄柔韧等特点

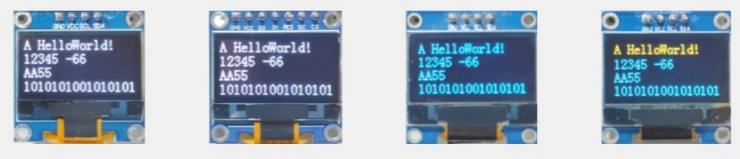

0.96寸OLED模块：是电子设计中非常常见的显示屏模块

供电：3~5.5V，通信协议：I2C/SPI，分辨率：128*64

使用OLED显示屏

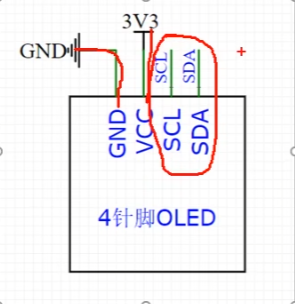

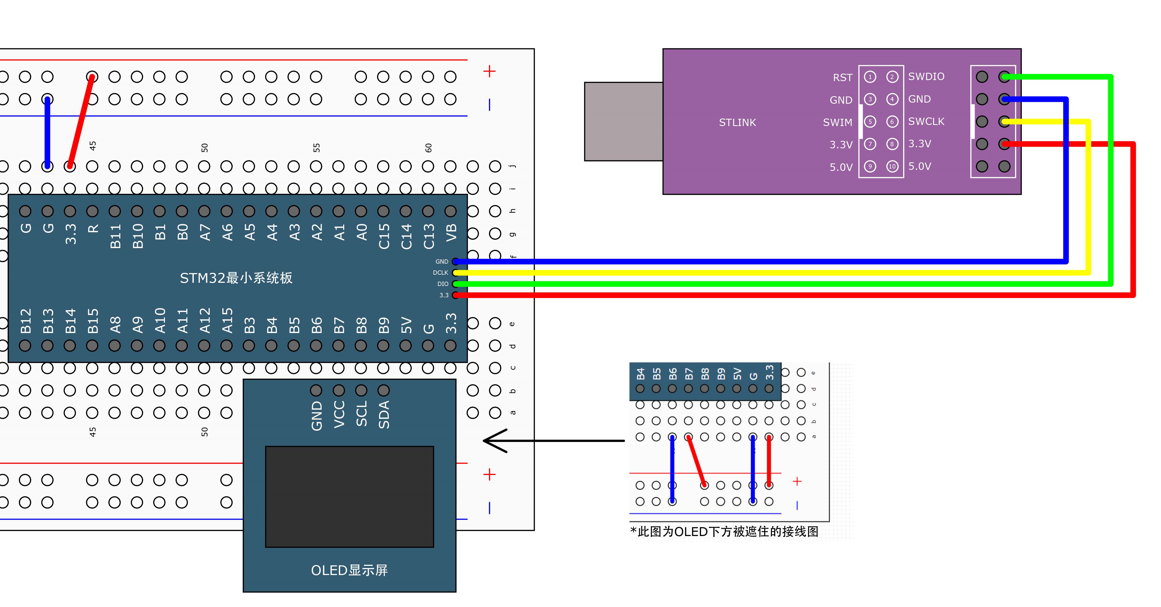

接线图

添加驱动文件

打开OLED.h，可以看到可调用的函数：

#ifndef __OLED_H
#define __OLED_H

void OLED_Init(void);
void OLED_Clear(void);
void OLED_ShowChar(uint8_t Line, uint8_t Column, char Char);
void OLED_ShowString(uint8_t Line, uint8_t Column, char *String);
void OLED_ShowNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);
void OLED_ShowSignedNum(uint8_t Line, uint8_t Column, int32_t Number, uint8_t Length);
void OLED_ShowHexNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);
void OLED_ShowBinNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);

#endif

测试驱动文件

#include "stm32f10x.h"                  // Device header
#include "delay.h"
#include "OLED.h"

int main(void)
{
    OLED_Init();// 初始化OLED

    OLED_ShowChar(1,1,'A');// 显示单个字符
    OLED_ShowString(1,3,"HelloWorld!");// 显示字符串
    while(1)
    {

    }
}

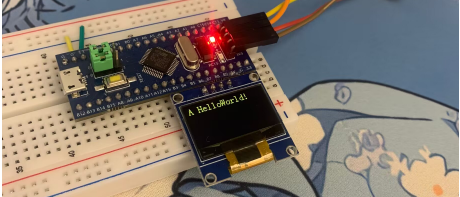

效果：

effect

使用OLED函数

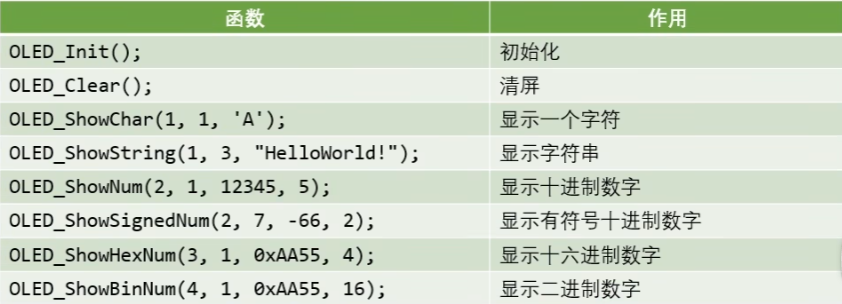

其余函数用法：

#include "stm32f10x.h"                  // Device header
#include "delay.h"
#include "OLED.h"

int main(void)
{
    OLED_Init();

    OLED_ShowChar(1,1,'A');
    OLED_ShowString(1,3,"HelloWorld!");
    OLED_ShowNum(2,1,12345,5);
    OLED_ShowSignedNum(2,7,-66,2);
    OLED_ShowHexNum(3,1,0xAA55,4);
    OLED_ShowBinNum(4,1,0xAA55,16);

    while(1)
    {

    }
}

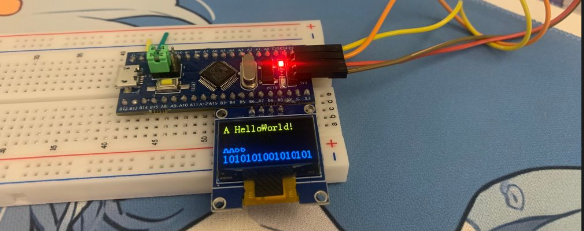

效果：

effect
