TIM输出比较

输出比较简介

OC(Output Compare) 输出比较
输出比较可以通过比较CNT与CCR寄存器值的关系，来对输出电平进行置0、置1或翻转的操作，用于输出一定频率和占空比的PWM波形
每个高级定时器和通用定时器都拥有4个输出比较通道
高级定时器的前3个通道额外拥有死区生成和互补输出的功能

输出比较模式

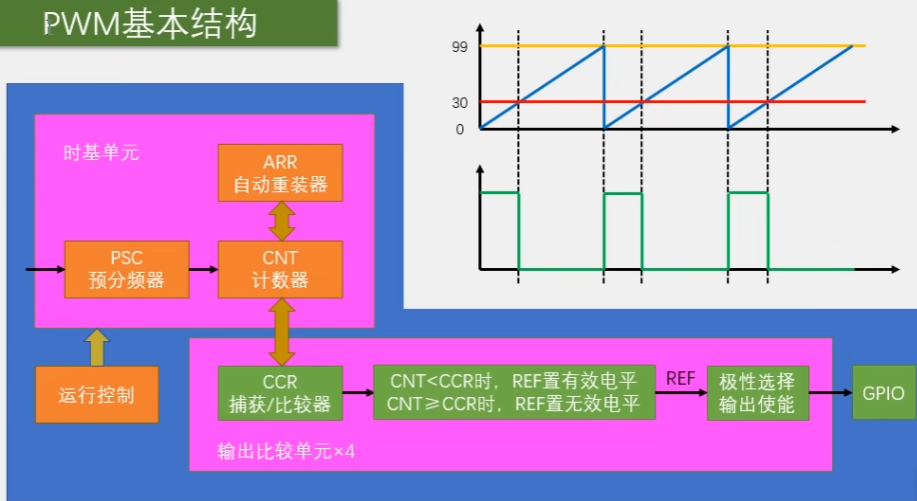

PWM简介

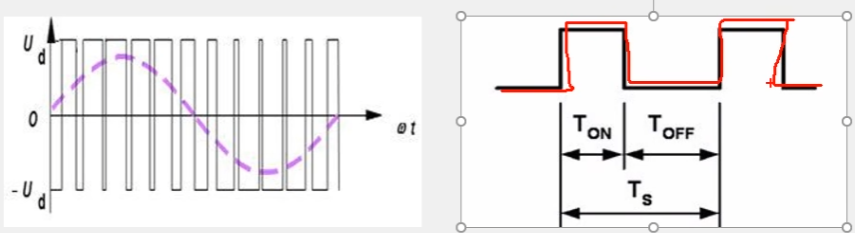

PWM(Pulse Width Modulation) 脉冲宽度调制
在具有惯性的系统中，可以通过一系列脉冲的宽度进行调制，来等效地获得所需要地模拟参量，常应用于电机控速等领域
PWM参数：
- 频率 = 1 / Ts
- 占空比 = Ton / Ts，等效值=高电平值*占空比
- 分辨率 = 占空比的变化步距（比如1%，2%，3%，分辨率就是1%）

PWM频率：Freq = CK_PSC / (PSC+1) / (ARR+1)
PWM占空比：Duty = CCR / (ARR+1)
PWM分辨率：Reso = 1 / (ARR+1)

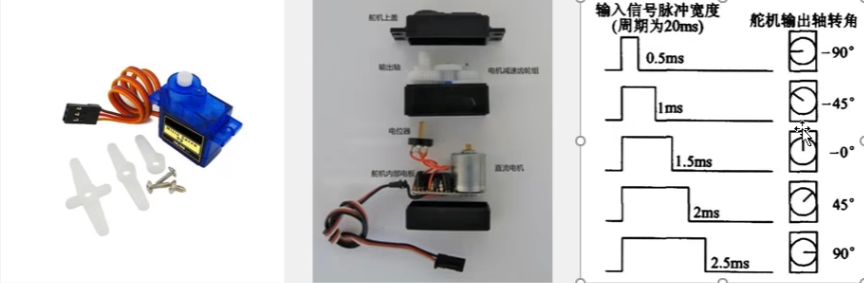

舵机简介

舵机是一种根据输入PWM信号占空比来控制输出角度地装置
输入PWM信号要求：周期为20ms，高电平宽度为0.5ms~2.5ms

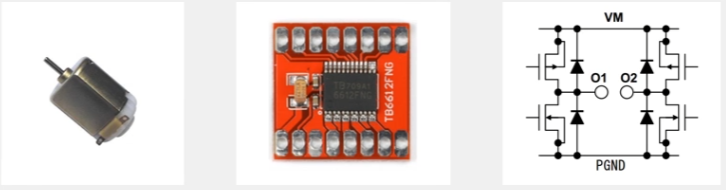

直流电机及驱动简介

直流电机是一种将电能转换为机械能地装置，又两个电极，当电极正接时，电机正转，当电极反接时，电机反转
直流电机属于大功率器件，GPIO口无法直接驱动，需要配合电机驱动电路来操作

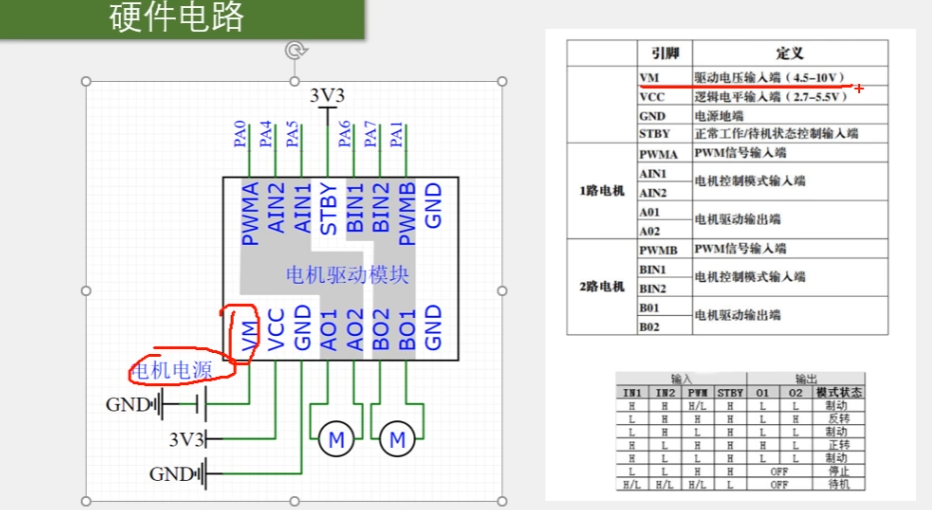

TB6612时一款双路H桥型的直流电机驱动芯片，可以驱动两个直流电机并且控制其转速和方向

项目实现

PWM驱动LED呼吸灯

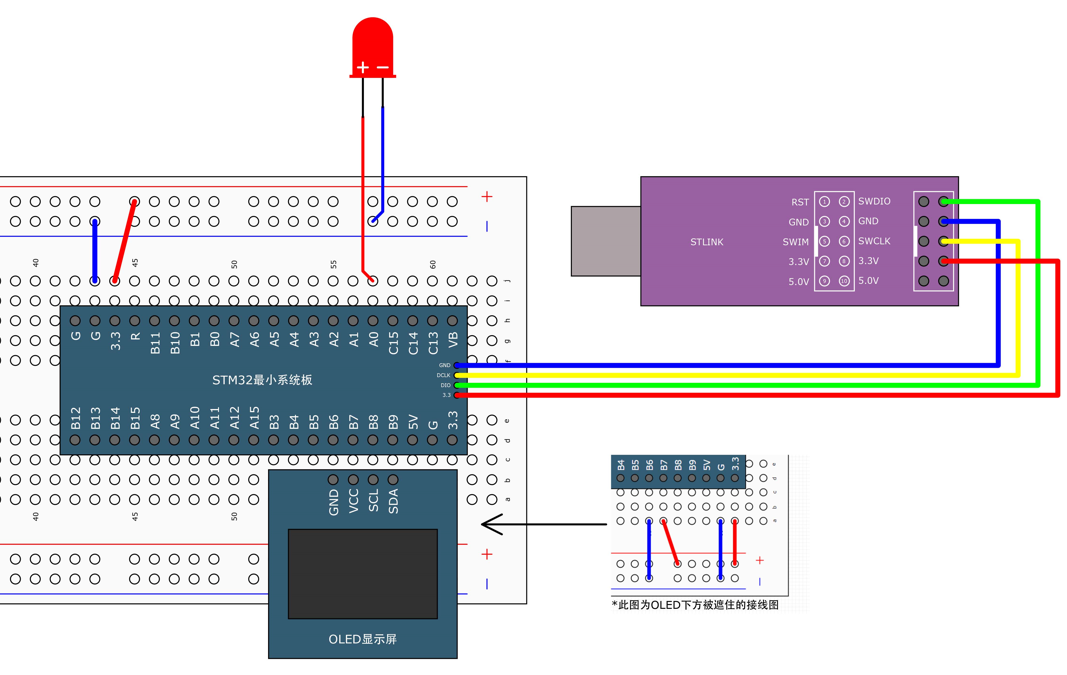

接线图

RCC开启时钟，打开TIM外设和GPIO外设的时钟
配置时基单元，包括时钟源的选择
配置输出比较单元，包括CCR的值、输出比较模式、极性选择和输出使能
配置GPIO，把PWM对应的GPIO口，初始化为复用推挽输出的配置
运行控制，启动计数器

四个输出比较单元的初始化函数：

void TIM_OC1Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC2Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC3Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC4Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);

void TIM_OCStructInit(TIM_OCInitTypeDef* TIM_OCInitStruct);

更改CCR值的函数

void TIM_SetCompare1(TIM_TypeDef* TIMx, uint16_t Compare1);
void TIM_SetCompare2(TIM_TypeDef* TIMx, uint16_t Compare2);
void TIM_SetCompare3(TIM_TypeDef* TIMx, uint16_t Compare3);
void TIM_SetCompare4(TIM_TypeDef* TIMx, uint16_t Compare4);

编辑`PWM.c`

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：PWM初始化
  * 参    数：无
  * 返 回 值：无
  */
void PWM_Init(void)
{
    /*开启时钟*/
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);            //开启TIM2的时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);            //开启GPIOA的时钟

    /*GPIO重映射*/
//    RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);            //开启AFIO的时钟，重映射必须先开启AFIO的时钟
//    GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);            //将TIM2的引脚部分重映射，具体的映射方案需查看参考手册
//    GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);        //将JTAG引脚失能，作为普通GPIO引脚使用

    /*GPIO初始化*/
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;        //GPIO_Pin_15;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);                            //将PA0引脚初始化为复用推挽输出
                                                                    //受外设控制的引脚，均需要配置为复用模式

    /*配置时钟源*/
    TIM_InternalClockConfig(TIM2);        //选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟

    /*时基单元初始化*/
    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;                //定义结构体变量
    TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
    TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
    TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;                    //计数周期，即ARR的值
    TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;                //预分频器，即PSC的值
    TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

    /*输出比较初始化*/
    TIM_OCInitTypeDef TIM_OCInitStructure;                            //定义结构体变量
    TIM_OCStructInit(&TIM_OCInitStructure);                            //结构体初始化，若结构体没有完整赋值
                                                                    //则最好执行此函数，给结构体所有成员都赋一个默认值
                                                                    //避免结构体初值不确定的问题
    TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;                //输出比较模式，选择PWM模式1
    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;        //输出极性，选择为高，若选择极性为低，则输出高低电平取反
    TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;    //输出使能
    TIM_OCInitStructure.TIM_Pulse = 0;                                //初始的CCR值
    TIM_OC1Init(TIM2, &TIM_OCInitStructure);                        //将结构体变量交给TIM_OC1Init，配置TIM2的输出比较通道1

    /*TIM使能*/
    TIM_Cmd(TIM2, ENABLE);            //使能TIM2，定时器开始运行
}

/**
  * 函    数：PWM设置CCR
  * 参    数：Compare 要写入的CCR的值，范围：0~100
  * 返 回 值：无
  * 注意事项：CCR和ARR共同决定占空比，此函数仅设置CCR的值，并不直接是占空比
  *           占空比Duty = CCR / (ARR + 1)
  */
void PWM_SetCompare1(uint16_t Compare)
{
    TIM_SetCompare1(TIM2, Compare);        //设置CCR1的值
}

编辑`PWM.h`

#ifndef __PWM_H
#define __PWM_H

void PWM_Init(void);
void PWM_SetCompare1(uint16_t Compare);

#endif

编辑`main.c`

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"

int main(void)
{
    /*模块初始化*/
    OLED_Init();        //OLED初始化
    PWM_Init();            //PWM初始化

    while (1)
    {
        for (int i = 0; i <= 100; i++)
        {
            PWM_SetCompare1(i);            //依次将定时器的CCR寄存器设置为0~100，PWM占空比逐渐增大，LED逐渐变亮
            Delay_ms(10);                //延时10ms
        }
        for (int i = 0; i <= 100; i++)
        {
            PWM_SetCompare1(100 - i);    //依次将定时器的CCR寄存器设置为100~0，PWM占空比逐渐减小，LED逐渐变暗
            Delay_ms(10);                //延时10ms
        }
    }
}

编译，下载。

此处使用了端口复用功能，可以避免端口的冲突。

PWM驱动舵机

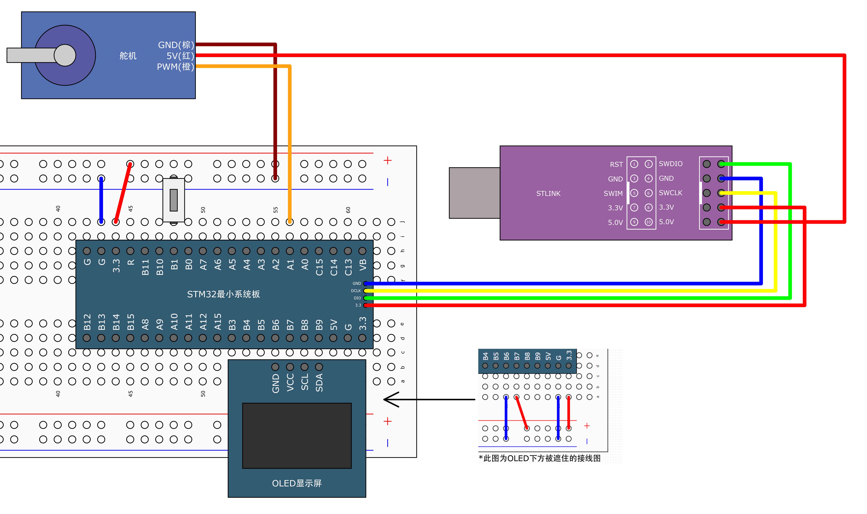

接线图

编辑`PWM.c`

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：PWM初始化
  * 参    数：无
  * 返 回 值：无
  */
void PWM_Init(void)
{
    /*开启时钟*/
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);            //开启TIM2的时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);            //开启GPIOA的时钟

    /*GPIO初始化*/
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);                            //将PA1引脚初始化为复用推挽输出
                                                                    //受外设控制的引脚，均需要配置为复用模式

    /*配置时钟源*/
    TIM_InternalClockConfig(TIM2);        //选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟

    /*时基单元初始化*/
    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;                //定义结构体变量
    TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
    TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
    TIM_TimeBaseInitStructure.TIM_Period = 20000 - 1;                //计数周期，即ARR的值
    TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;                //预分频器，即PSC的值
    TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

    /*输出比较初始化*/
    TIM_OCInitTypeDef TIM_OCInitStructure;                            //定义结构体变量
    TIM_OCStructInit(&TIM_OCInitStructure);                         //结构体初始化，若结构体没有完整赋值
                                                                    //则最好执行此函数，给结构体所有成员都赋一个默认值
                                                                    //避免结构体初值不确定的问题
    TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;               //输出比较模式，选择PWM模式1
    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;       //输出极性，选择为高，若选择极性为低，则输出高低电平取反
    TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;   //输出使能
    TIM_OCInitStructure.TIM_Pulse = 0;                                //初始的CCR值
    TIM_OC2Init(TIM2, &TIM_OCInitStructure);                        //将结构体变量交给TIM_OC2Init，配置TIM2的输出比较通道2

    /*TIM使能*/
    TIM_Cmd(TIM2, ENABLE);            //使能TIM2，定时器开始运行
}

/**
  * 函    数：PWM设置CCR
  * 参    数：Compare 要写入的CCR的值，范围：0~100
  * 返 回 值：无
  * 注意事项：CCR和ARR共同决定占空比，此函数仅设置CCR的值，并不直接是占空比
  *           占空比Duty = CCR / (ARR + 1)
  */
void PWM_SetCompare2(uint16_t Compare)
{
    TIM_SetCompare2(TIM2, Compare);        //设置CCR2的值
}

编辑`PWM.h`

#ifndef __PWM_H
#define __PWM_H

void PWM_Init(void);
void PWM_SetCompare2(uint16_t Compare);

#endif

编辑`Servo.c`

#include "stm32f10x.h"                  // Device header
#include "PWM.h"

/**
  * 函    数：舵机初始化
  * 参    数：无
  * 返 回 值：无
  */
void Servo_Init(void)
{
    PWM_Init();                                    //初始化舵机的底层PWM
}

/**
  * 函    数：舵机设置角度
  * 参    数：Angle 要设置的舵机角度，范围：0~180
  * 返 回 值：无
  */
void Servo_SetAngle(float Angle)
{
    PWM_SetCompare2(Angle / 180 * 2000 + 500);    //设置占空比
                                                //将角度线性变换，对应到舵机要求的占空比范围上
}

编辑`Servo.h`

#ifndef __SERVO_H
#define __SERVO_H

void Servo_Init(void);
void Servo_SetAngle(float Angle);

#endif

编辑`main.c`

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Servo.h"
#include "Key.h"

uint8_t KeyNum;            //定义用于接收键码的变量
float Angle;            //定义角度变量

int main(void)
{
    /*模块初始化*/
    OLED_Init();        //OLED初始化
    Servo_Init();        //舵机初始化
    Key_Init();            //按键初始化

    /*显示静态字符串*/
    OLED_ShowString(1, 1, "Angle:");    //1行1列显示字符串Angle:

    while (1)
    {
        KeyNum = Key_GetNum();            //获取按键键码
        if (KeyNum == 1)                //按键1按下
        {
            Angle += 30;                //角度变量自增30
            if (Angle > 180)            //角度变量超过180后
            {
                Angle = 0;                //角度变量归零
            }
        }
        Servo_SetAngle(Angle);            //设置舵机的角度为角度变量
        OLED_ShowNum(1, 7, Angle, 3);    //OLED显示角度变量
    }
}

编译，下载

''===Elaina's Blog===''

TIM输出比较

输出比较简介

输出比较模式

PWM简介

舵机简介

直流电机及驱动简介

项目实现

PWM驱动LED呼吸灯

接线图

编辑`PWM.c`

编辑`PWM.h`

编辑`main.c`

PWM驱动舵机

接线图

编辑`PWM.c`

编辑`PWM.h`

编辑`Servo.c`

编辑`Servo.h`

编辑`main.c`

PWM驱动直流电机

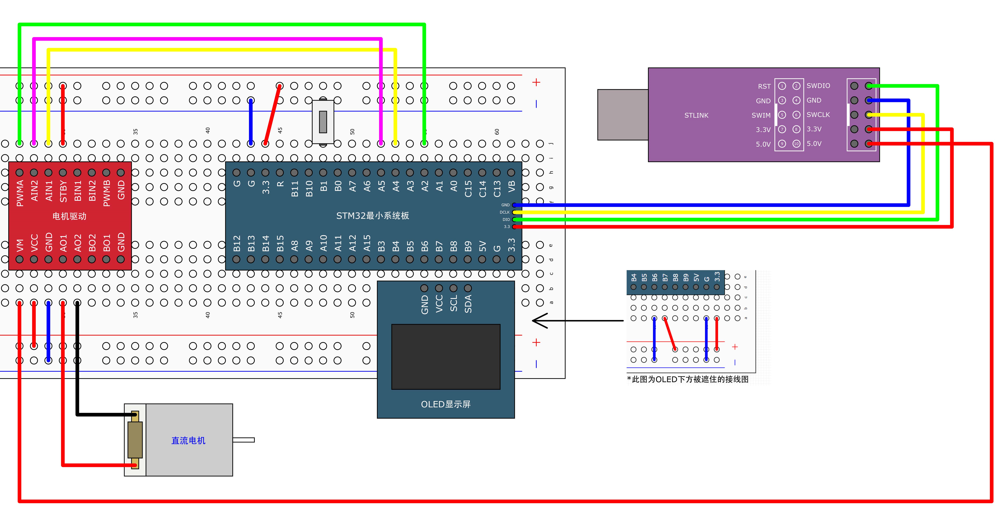

接线图
